Рельеф на карте
Отметьте положение антенны и точки маршрута. Высоты помогают понять, как устроена местность между ними.
02 / RELIEF · планировщик радиолиний
Рельеф.
Связь.
Видимость.
Рельеф, профиль высот и зона Френеля — чтобы оценить радиолинию до выхода в поле. Веб-панель на Raspberry Pi. На Android — офлайн с заранее подготовленными картами и высотами.
RELIEF / профиль радиолинии
Реальный интерфейс проекта02 / 02
местность Рельеф и высотырадиолиния Видимость · Френельна Pi Веб-панельна Android Офлайн
Планирование связи с учётом рельефа.Изучить проект
планирование
Увидеть препятствия до выезда.
RELIEF помогает оценить радиолинию по рельефу: выбрать положение антенны и проверить интересующие точки маршрута.
Профиль трассы
Посмотрите разрез от антенны до выбранной точки. Он показывает, где холм или склон пересекает линию видимости.
Зона Френеля
Оцените свободное пространство вокруг радиолинии. Профиль и зона Френеля помогают заметить препятствия, которых не видно на плоской карте.
Направление антенны
Задайте положение и сектор направленной антенны. Сравните его с выбранными точками и нужным направлением работы.
Поворотная мачта
Панель для управления совместимым ротатором: ручной поворот, остановка и наведение на выбранную точку маршрута.
Android без сети
Подготовьте карты и высоты заранее. На телефоне расчёт доступен офлайн — для работы с рельефом на месте.
экран
Карта и радиолиния на одном экране.
Карта, профиль высот и направление антенны помогают сравнить точки маршрута. Ниже — экраны приложения на демонстрационном рельефе.
Примеры экранов предыдущих версий. Состав панели зависит от платформы приложения.
Обзор. Антенна, точки маршрута и выбранное направление на карте.

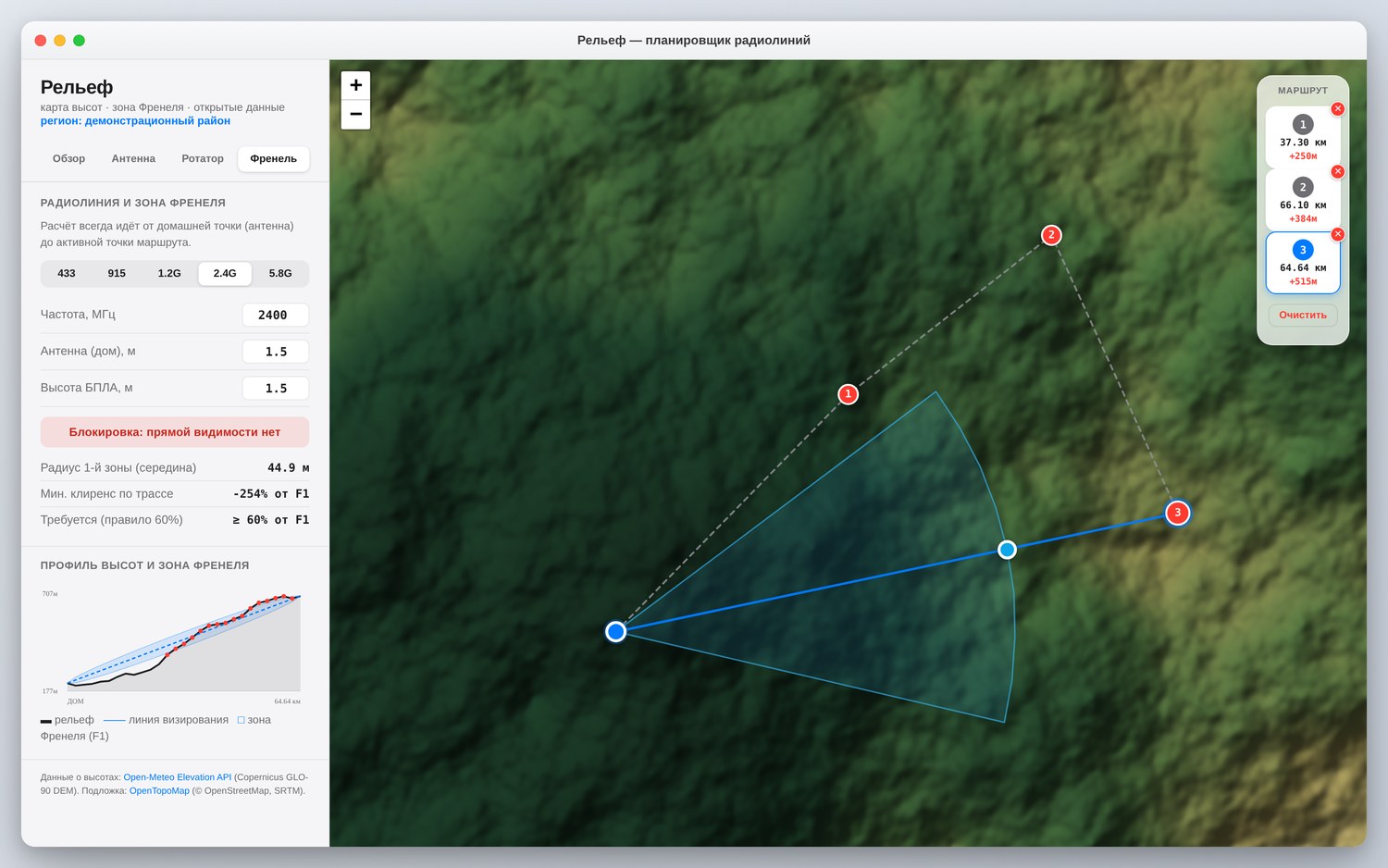

Френель. Рельеф и свободное пространство вокруг линии связи.
Антенна. Положение и сектор направленной антенны.
Ротатор. Поворот мачты вручную или на выбранную точку.

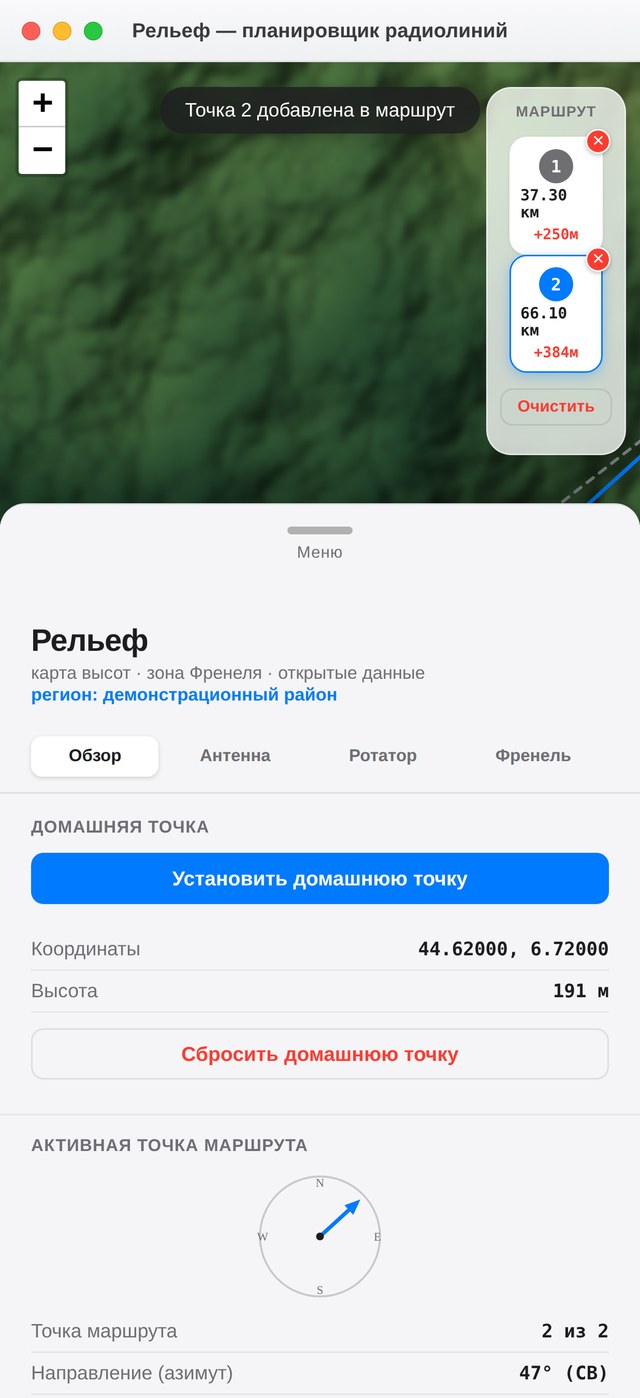

Телефон. Карта и основные параметры в мобильном интерфейсе.

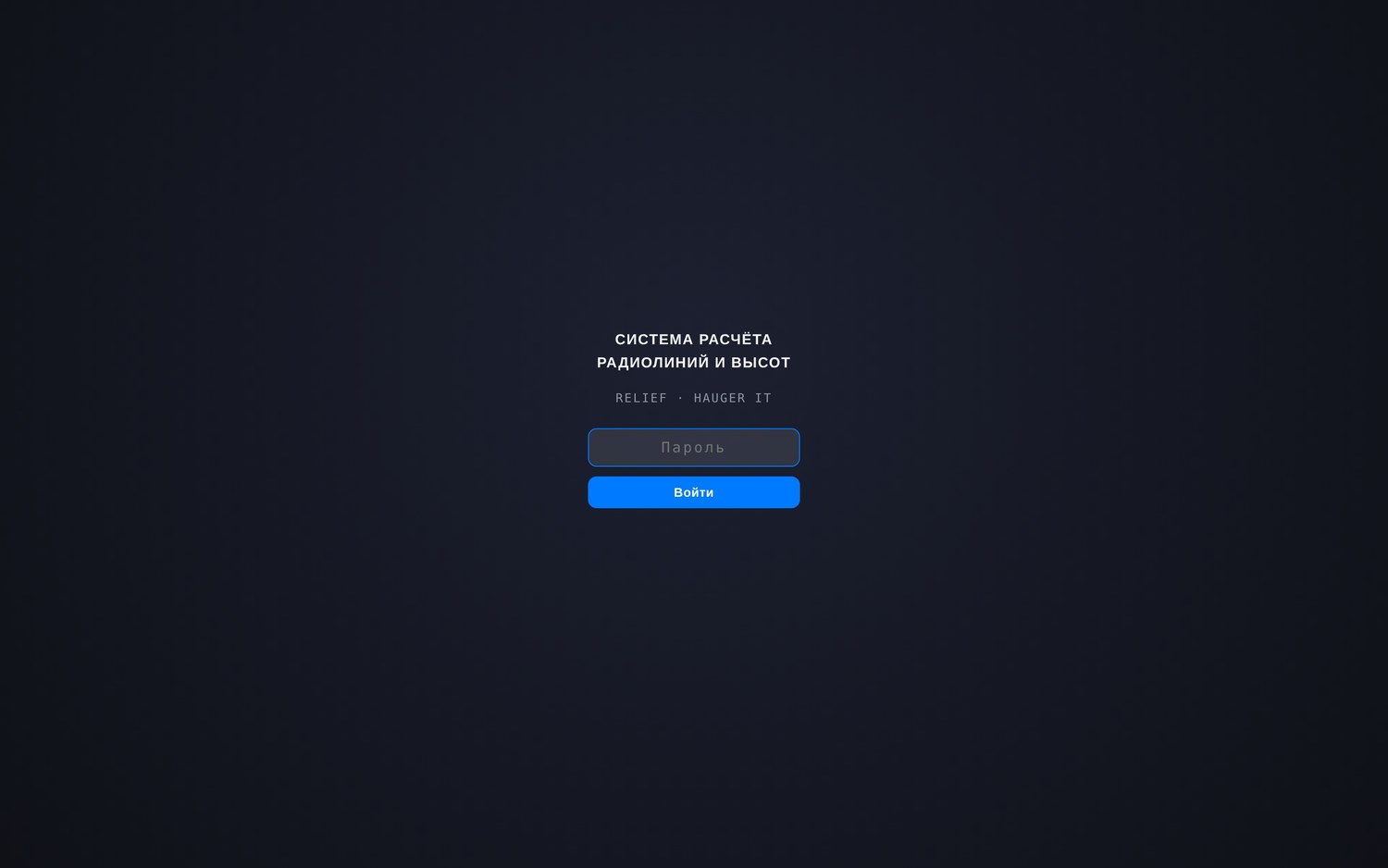

Вход. Стартовый экран приложения.
платформы
На компьютере и в поле.
Выберите способ работы с учётом доступа к картам и высотам.
| Платформа | Как открывается | Карты и высоты |
|---|---|---|
| Raspberry Pi · веб | Панель в браузере оператора через локальную сеть. | Данные поступают из открытых источников по сети. |
| Android · офлайн | Приложение на телефоне для работы на месте. | Заранее подготовленные карты и высоты хранятся в приложении. |
Данные рельефа: Copernicus DEM. Картографическая основа: OpenTopoMap и OpenStreetMap.
порядок работы
Антенна. Маршрут. Оценка.
Поставьте антенну
Отметьте на карте точку, от которой планируете связь.
Выберите маршрут
Добавьте точки, в которых нужно оценить видимость и рельеф.
Сравните варианты
Посмотрите профиль и зону Френеля. При необходимости измените точку или направление антенны.
связь
Спланируем работу с рельефом.
Расскажите, где и с какой антенной планируете работать. Обсудим платформу, подготовку карт и подключение ротатора. RELIEF — отдельный проект HAUGER IT.
